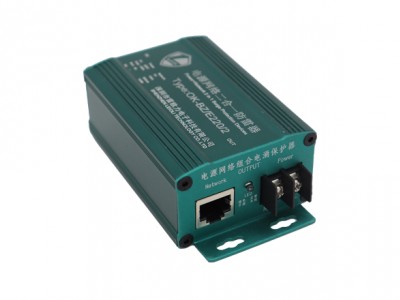

歐樂（oule）CCTV視頻監控系統網絡攝像機二合一防雷器（又稱：網絡攝像機防雷器，電源網絡二合一防雷器，網絡二合一避雷器，網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類高清網絡攝像機（HD Network Camera）電源和網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。

二合一防雷器功能特點：

    1、網絡攝像機二合一防雷器通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗；

    2、電源、網絡防雷二合一設計理念，不占空間，適用于各類高清網絡攝像機的電涌保護；

    3、能有效防止攝像機電源、網絡等設備間電位差瞬時增大而造成的設備損壞；

    4、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；

   5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；

   6、網絡攝像機二合一防雷器采用集成化結構、體積小、接線簡易、安裝方便。

二合一防雷器技術指標：

二合一防雷器安裝方法：

    1、網絡攝像機二合一防雷器串聯安裝在網絡攝像機端口前（“IN”標識端接入線路，“OUT”標識端與被保護攝像機相連接）,然后PE接地端子用銅芯線與地網作焊接或螺拴固定。

    2、網絡攝像機二合一防雷器電源線路端子接法：電源兩端分別對應接“L/+”“N/-”。

    3、網絡攝像機二合一防雷器RJ45網絡信號線路接法：串聯安裝，RJ45水晶頭直接插接。

    4、防雷接地線截面積應≥2.5mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4Ω，在接地線及接地電阻合格下防雷性能最優。

    5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。

注意事項：

    1、 防雷器輸出端所有端口均連接被保護設備。
    2、防雷器正負線路不要接反或接錯。
    3、防雷器安裝在被保護設備前端越近效果越好。
    4、防雷設備需要定期檢查，產品劣化后必須立即更換。
    5、更換、安裝防雷器時切記不可帶電作業。
    6、防雷接地一定要良好且接地電阻不大于4Ω（如環境條件無法達到要求，應不大于10Ω）。
    7、電源防雷器前端應加裝短路裝置確保避免防雷器劣化后短路引起火災。
